Schéma de plomberie : tracer les réseaux sans oublier pentes, vannes et entretien

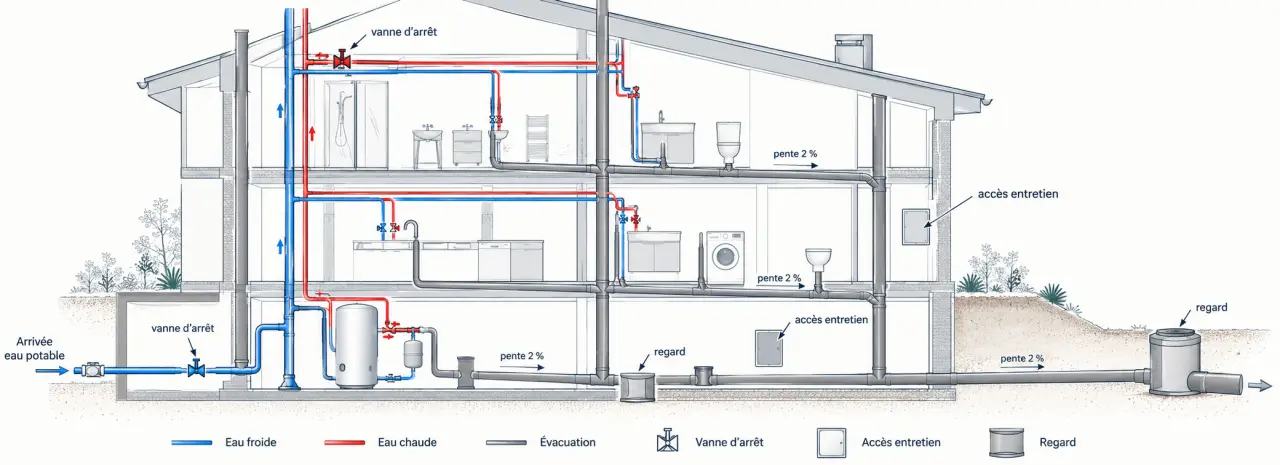

Un schéma de plomberie représente le chemin de l’eau depuis l’arrivée générale jusqu’aux appareils, puis vers les évacuations. Pour préparer des travaux, il doit montrer les réseaux d’eau froide et d’eau chaude, les sanitaires, les vannes et les raccordements. L’essentiel n’est pas de dessiner beaucoup de tuyaux, mais de vérifier que chaque équipement pourra être alimenté, évacué et entretenu.
Choisir le bon dessin avant de tracer les canalisations
Un schéma de principe et un plan d’exécution ne rendent pas le même service. Le premier explique le fonctionnement général ; le second doit permettre une réalisation précise. Entre les deux, le plan d’implantation situe les équipements et les réseaux dans le logement.
- Le schéma de principe montre les connexions entre arrivée d’eau, chauffe-eau, nourrices et appareils, sans respecter nécessairement les distances.
- Le plan d’implantation reporte les sanitaires et les parcours sur un fond architectural à l’échelle.
- Le plan d’exécution précise les diamètres, matériaux, niveaux, pentes, raccords et détails nécessaires au chantier.
Pour une rénovation, commencez par relever l’existant : compteur, arrivée générale, colonne de chute, conduites conservées et passages accessibles. Distinguez clairement ce qui reste, ce qui sera déposé et ce qui sera créé. Une canalisation cachée dont le parcours n’est pas vérifié doit apparaître comme une incertitude, pas comme un tracé certain.
La vue en plan suffit souvent pour comprendre la distribution d’un étage. Une coupe devient utile lorsqu’une évacuation traverse un plancher, qu’un appareil est éloigné de la chute ou que plusieurs réseaux se croisent dans une faible hauteur.
Représenter chaque réseau avec une légende sans ambiguïté
Placez d’abord les murs, portes, gaines techniques et équipements : évier, lavabo, douche, WC, lave-linge, lave-vaisselle et chauffe-eau. Ajoutez les nourrices, vannes d’arrêt et points de raccordement. Indiquez aussi les zones qui doivent rester accessibles pour une intervention.
| Réseau ou équipement | Repérage conseillé | Information à ajouter |
|---|---|---|
| Eau froide sanitaire | EFS, trait bleu | Origine, diamètre, matériau, vanne |
| Eau chaude sanitaire | ECS, trait rouge | Production, parcours, isolation prévue |
| Eaux usées | EU, trait distinct | Diamètre, pente, sens d’écoulement |
| Eaux vannes des WC | EV | Raccordement à la chute |
| Vannes et raccords | Symboles explicités en légende | Fonction et accessibilité |
Ne comptez pas uniquement sur la couleur. Les abréviations et les types de traits permettent de lire une impression en noir et blanc. Représentez différemment un croisement sans liaison et un raccordement effectif ; précisez la convention retenue dans la légende.
Pour les évacuations, faites apparaître les siphons, les changements de niveau et la ventilation de la chute. La ventilation primaire contribue à équilibrer les pressions et à préserver la garde d’eau des siphons. Selon la configuration, une ventilation complémentaire peut être nécessaire : elle ne se déduit pas du seul emplacement des appareils.
Construire un parcours cohérent, puis vérifier les dimensions
Partir des évacuations et des contraintes du logement
En rénovation, l’évacuation impose souvent davantage de contraintes que l’alimentation. Positionnez les appareils en tenant compte de la chute existante, puis vérifiez qu’un écoulement gravitaire est possible. Une ligne horizontale sur le dessin ne prouve pas que la hauteur disponible permet la pente nécessaire.
Inscrivez la pente retenue et les niveaux de départ et d’arrivée. À titre d’illustration géométrique, une pente de 2 % représente une descente de 2 cm par mètre : sur 3 m, il faut 6 cm de dénivelé, auxquels s’ajoute l’encombrement de la canalisation. La pente à appliquer doit être vérifiée pour le réseau concerné.
Pensez ensuite les points d’eau comme des satellites en orbite autour du chauffe-eau et des collecteurs. Ce qui compte n’est pas leur proximité à vol d’oiseau, mais la longueur réelle de leur trajectoire dans les cloisons et les gaines. Deux pièces voisines peuvent imposer un long détour ; déplacer légèrement une nourrice peut raccourcir plusieurs branches, réduire l’attente d’eau chaude et simplifier l’entretien.
Noter les diamètres sans transformer des repères en règles universelles
On rencontre les indications de 15 mm minimum pour l’alimentation en eau froide, de 16 mm minimum pour l’eau chaude, de 40 mm pour les évacuations de lavabos et douches et de 100 mm pour les toilettes. Ces valeurs ne constituent pas une prescription valable pour toute installation : il faut identifier le matériau, le diamètre intérieur ou extérieur indiqué et les exigences de chaque appareil.
Le dimensionnement dépend du nombre d’équipements, de leur utilisation simultanée, des longueurs et de la pression disponible. Les coudes, raccords et conduites produisent des pertes de charge : une pression correcte à l’arrêt ne garantit donc pas un débit suffisant lorsque plusieurs robinets fonctionnent.
Précisez les matériaux sur le plan : cuivre, PER ou multicouche pour les alimentations selon le système retenu, PVC adapté pour les évacuations. Vérifiez la compatibilité des raccords et les conditions de pose. Le type de chauffe-eau, le nombre d’occupants et les besoins en eau chaude doivent également entrer dans la conception.
Choisir un logiciel selon le travail à réaliser
Dessiner n’est pas dimensionner. Un outil de DAO peut produire un plan précis sans calculer les débits ni vérifier la conformité. De même, une représentation 3D facilite la compréhension des passages, mais ne valide pas automatiquement l’installation.
| Outil | Usage pertinent | Limite à anticiper |
|---|---|---|
| LibreCAD | Dessin 2D gratuit et open source, plans cotés | Dimensionnement hydraulique à traiter séparément |
| QElectroTech | Schémas de principe avec éléments graphiques personnalisables | Pas un outil spécialisé de calcul sanitaire |
| FreeCAD | Modélisation 3D open source et coordination spatiale | Prise en main et fonctions dépendant des ateliers utilisés |
| EdrawMax | Création visuelle de schémas et utilisation de modèles | Conditions de gratuité et d’export à vérifier |
Pour un particulier, une solution 2D est généralement suffisante pour préparer un échange avec un plombier. Pour un bâtiment complexe, un outil BIM permet de coordonner les réseaux avec la structure et les autres équipements, à condition de disposer des compétences et fonctions adaptées.
Avant de choisir, testez un petit projet jusqu’à l’export. Vérifiez les bibliothèques de symboles, les systèmes compatibles, l’impression à l’échelle et les formats nécessaires : PDF pour consulter, DXF ou DWG pour échanger un dessin technique, SVG pour certains usages graphiques. Tous les logiciels ne proposent pas tous ces formats. Un outil de devis ou de gestion d’interventions répond, lui, à un autre besoin.
Valider le plan avant de demander un devis ou de fermer les cloisons
En France, le NF DTU 60.1 fait partie des références à examiner pour les installations de plomberie sanitaire. Il ne remplace ni les autres textes applicables au projet ni les prescriptions des fabricants. La présence d’une mention normative sur un dessin ne suffit pas à prouver sa conformité.
- Chaque appareil dispose des alimentations et de l’évacuation nécessaires.
- Les diamètres, pentes et niveaux sont renseignés et vérifiés.
- Les vannes, siphons et équipements restent accessibles.
- La pression, le débit, la température et l’isolation des conduites ont été examinés.
- Les traversées, la ventilation des évacuations et les contraintes électriques ont été prises en compte.
Faites valider le projet par un professionnel en cas de déplacement de chute, de réseau collectif, de pression problématique ou de rénovation importante. Pour obtenir un devis comparable, transmettez le plan coté, les équipements prévus et les contraintes d’accès. Après les travaux, conservez une version mise à jour et des photos des réseaux avant fermeture : ce dossier facilitera les futurs dépannages.
